Satellites météo NOAA

Dans le cadre du thème « Des signaux pour observer et communiquer », les élèves de 6ème et de 3ème réalisent l’acquisition d’images météo provenant des satellites héliosynchrones américains NOAA (National Oceanic and Atmospheric Administration), et notamment NOAA 19. Au même titre que le projet earthKAM, ce TP pluridisciplinaire permet d’aborder de multiples domaines de compétences.

Les signaux étudiés ici sont : Radioélectriques -> Sonores -> Visuels

Satellite NOAA 19

Il s’agit d’un satellite héliosynchrone : Satellite dont chaque passage dans le même sens à une latitude donnée s’effectue tout au long de l’année à la même heure solaire vraie.

Caractéristiques :
– Constructeur : Lockheed Martin
– Lancement : 6 février 2009
– Masse au lancement : 1 440 kg
– Période :102 minutes
– Périgée : 848.3 km
– Apogée : 866.9 km

TP

Matériel :
– Antenne hélice QFH 137 Mhz
– Récepteur SDR (Software Defined Radio)
– Ordinateur

Logiciels :
– CubicSDR (ou autre logiciel de réception SDR)
– WXtoImg

Site internet :
– www.n2yo.com

Protocole (grandes lignes) :
– Identifier les heures de passage du satellite à l’aide du site internet : www.n2yo.com.

– Enregistrer le son produit par le satellite lors de son passage à l’aide du logiciel CubicSDR.

Spectre radio du signal reçu :

Spectre NOAA

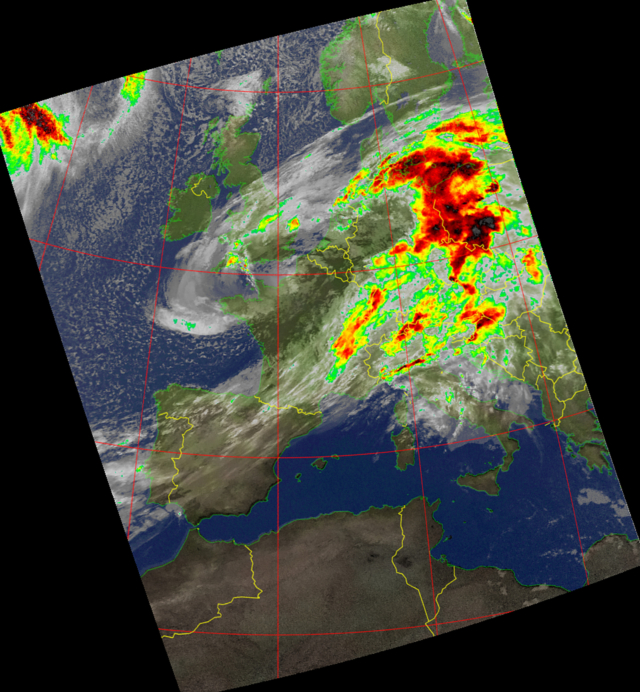

– Conversion du son en image (WEFAX) à l’aide du logiciel WXtoImg :
